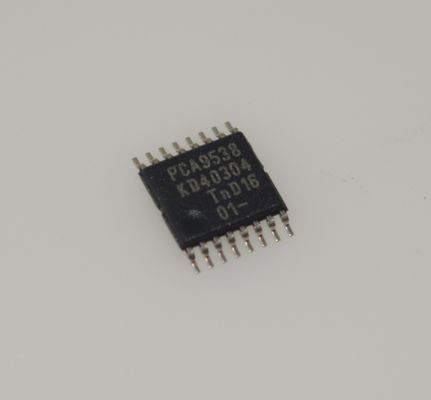

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-Bit I2C I/O-Expander mit Niederspannungsbetrieb Unterbrechung der Ausgangspolarität Umkehrung Niedriger Standby-Strom und kleines Paket für Server LCDs und industrielle Steuerung

undnbsp;

Eigenschaften

undbull; geringer Standby-Stromverbrauch von 1 undmu;A max

undbull; I2C zum parallelen Port-Expander

undbull; Offene Abfluss-Aktive-Niedrigunterbrechungsleistung

undbull; Active-Low-Reset-Eingabe

undbull; Betriebsspannungsbereich von 2,3 V bis 5,5 V

undbull; 5-V-Tolerante E/A-Anschlüsse

undbull; 400-kHz-Fast-I2C-Bus

undbull; Zwei Hardware-Adressenpins erlauben bis zu vier Geräte auf dem I2C/SMBus

undbull; Eingangs- und Ausgangskonfigurationsregister

undbull; Polaritäts-Inversionsregister

undbull; Anschluss mit allen Kanälen, die als Eingänge konfiguriert sind

Keine Störung beim Anschalten.

undbull; Lärmfilter auf SCL/SDA-Eingängen

undbull; verriegelte Ausgänge mit hoher Stromantriebskapazität für die direkte Antriebsleistung von LEDs

undbull; Schließleistung größer als 100 mA pro JESD 78, Klasse II

undbull; ESD-Schutz übersteigt JESD 22

Modell des menschlichen Körpers (A114-A)

200-Volt-Maschinenmodell (A115-A)

undnbsp; undndash; 1000-Volt geladenes Gerät Modell (C101)

undnbsp;

Anwendungen

1. Server und Rechenzentrumshardware

Die wichtigsten Vorteile:Die Landsup2;C-Schnittstelle ermöglicht eine zentralisierte Verwaltung, während die Interrupt-Ausgabefunktion eine Echtzeitreaktion auf Statusänderungen ermöglicht, was sie für eine hohe Hardwareüberwachung geeignet macht.

Typische Anwendungen:Ventilatorsteuerung auf Server-Motherboards, Überwachung des Stromstatus, Hot-Swap-Backplane-Signalerweiterung und Chassis-Sensormanagement.

2. Industrielle Steuerung und Automatisierung

Die wichtigsten Vorteile:Die große Spannungskompatibilität (1.65V bis 5.5V) und der industrielle Temperaturbereich unterstützen raue Umgebungen; die Interrupt-Funktionalität reduziert den MCU-Polling-Overhead.

Typische Anwendungen:PLC I/O-Erweiterung, Sensor-Status-Erfassung, Schnittstellen für Motorsteuerungen, industrielle Schaltflächen und Indikatorsteuerung.

3. Verbraucherelektronik und Displaygeräte

Die wichtigsten Vorteile:Kleines Paket (TSSOP-16) spart Platz, geringer Standby-Strom verlängert die Akkulaufzeit und die Polaritätsumkehr vereinfacht das Schaltkreislaufdesign.

Typische Anwendungen:Smart Appliance Control Boards, LCD TV/Monitor Schlüssel Schnittstellen, Drohnen Fernbedienungen, Smart Home Sensor Knoten.

4. Eingebettete Systeme und IoT-Geräte

Die wichtigsten Vorteile:Der Landsup2;C-Bus spart MCU-Pinressourcen, der geringe Stromverbrauch eignet sich für batteriebetriebene Szenarien und die konfigurierbare I/O-Richtung erhöht die Flexibilität.

Typische Anwendungen:Erweiterung der IoT-Gateway-Schnittstelle, Erweiterung der Funktionalität des Embedded-Entwicklungsboards, batteriebetriebene Datenlogger, Steuerung tragbarer Geräte.

undnbsp;

Beschreibung

Der PCA9538 ist ein 8-Bit I/O-Expander für die allgemeine parallele Eingabe- und Ausgabe (I/O) -Erweiterung für das zweilinige bidirektionale I2C-Bus (oder SMBus) -Protokoll.Dieses Gerät kann mit einem Stromversorgungsbereich von 2.3 V bis 5,5 V. Dieses Gerät unterstützt sowohl 100-kHz- (Standardmodus) als auch 400-kHz- (Schnellmodus) Taktfrequenzen.bietet eine einfache Lösung, wenn zusätzliche E/A für Schalter benötigt werden, Sensoren, Schaltflächen, LEDs, Ventilatoren und so weiter.

Zu den Merkmalen von PCA9538 gehört ein Interrupt, der auf dem INT-Pin erzeugt wird, wenn ein Eingangsport seinen Zustand ändert.Die auswählbaren Adresspins A0 und A1 ermöglichen bis zu vier PCA9538-Geräte auf demselben I2C-Bus. Dieses Gerät kann auch mit der RESET-Funktion oder durch Zykling der Stromversorgung auf den Standardzustand zurückgesetzt werden.

INT kann mit dem Unterbrechungs-Eingang eines Mikrocontrollers verbunden werden.Die Fernsteuerung kann den Mikrocontroller darüber informieren, ob Daten an seinen Ports eingehen, ohne über den I2C-Bus kommunizieren zu müssen.So kann der PCA9538 ein einfaches Sklavengerät bleiben.

Die Ausgänge des Geräts (verriegelt) verfügen über eine hohe Stromantriebsfähigkeit für die direkte Antriebsleistung von LEDs.

Zwei Hardware-Pins (A0 und A1) werden verwendet, um die feste I2C-Adresse zu programmieren und zu variieren und bis zu vier Geräte den gleichen I2C-Bus oder SMBus zu teilen.

undnbsp;

Informationen

undnbsp;

Zeichnung
