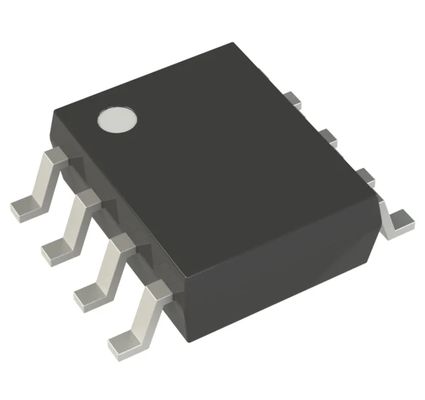

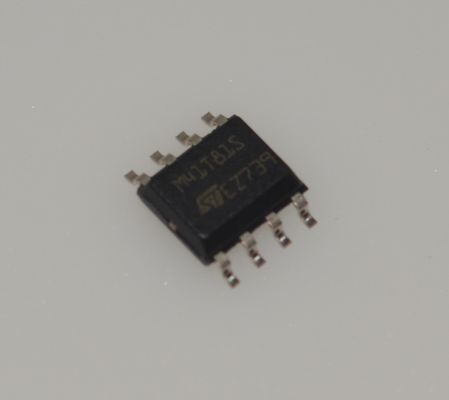

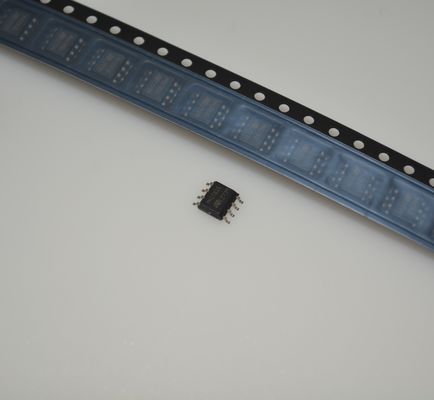

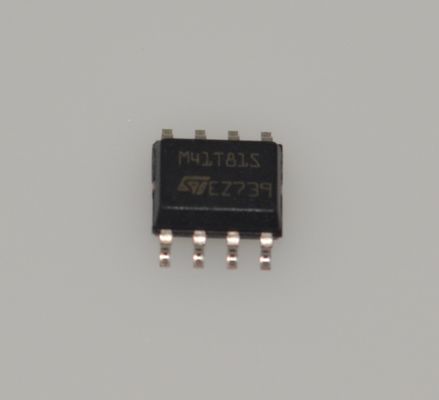

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Serielle Anschluss;C RTC mit Batterieübergang 200ns Zeitsicherung Niedrig 400nA Strom 2,5-5,5V Betrieb Industrie -40°C bis +85°C 8-DIP Paket integrierter Oszillator undQuadratwellen-Ausgang

undnbsp;

Eigenschaften

■ Zähler für Zehntel/Hundertel Sekunden, Sekunden, Minuten, Stunden, Tag, Datum, Monat, Jahr und Jahrhundert

■ 32 KHz-Kristalloszillator mit integrierter Lastkapazität (12,5 pf), die eine außergewöhnliche Stabilität des Oszillators und einen Betrieb mit hohem Kristallwiderstand in einer Reihe gewährleistet)

■ Anzeige des Stopps des Oszillators (Monitor-Uhrbetrieb)

■ Serielle Schnittstelle unterstützt I2C-Bus (400 kHz-Protokoll)

■ Ultra-niedrige Batterieversorgung von 0,6 und MikroA (Typ)

■ Betriebsspannung von 2,0 bis 5,5 V

■ Automatische Schalt- und Abschaltschaltung (feste Referenz), die bei 3,0 V-Anwendungen einen vollen Betrieb gewährleistet)

■ VCC = 2,7 bis 5,5 V

■ 2,5-Volt-Anschluss; VPFD-Anschluss; 2,7 V

■ Zeitstempel (HT-Bit), der die Zeit bei Akku-Backup bestimmt

■ Batterie-Low-Flag

■ Programmierbare Alarm- und Unterbrechungsfunktion (auch im Batterie-Rücklauf)

■ Präziser programmierbarer Wachhund-Timer (von 62,5 bis 128 ms)

■ Software-Uhrkalibrierung (zur Kompensation von Temperaturabweichungen der Kristalle)

■ Betriebstemperatur von 40 bis 85°C

■ Die Paketoptionen umfassen einen 8-lead-SOIC oder einen 18-lead-embedded crystal SOIC

undnbsp;

Anwendungen

1Industrieautomation und Steuerungssysteme

*Anwendungsfälle:Programmierbare Logikcontroller (PLCs), industrielle PCs (IPCs), verteilte Steuerungssysteme (DCS), Sensordatenlogger.
*Warum?Der längere Temperaturbereich (-40°C bis +85°C) und Durchlöcher8-DIPDas System ist in der Lage, die Daten zu verarbeiten, um die Verpackung robust genug für raue industrielle Umgebungen zu machen, um eine genaue Zeitstempelung und Aufzeichnung der Ereignisse zu gewährleisten.

2Telekommunikation und Netzwerkinfrastruktur
*Anwendungsfälle:Router, Switches, Basisstationsteuerungen, Netzwerkspeicher (NAS).
*Warum?Diese Geräte benötigen eine präzise Zeitmessung zur Synchronisierung von Protokollen, zur Verwaltung des Netzwerkverkehrs und zur Fehlerverfolgung.Landsup2;C-Schnittstelleermöglicht eine einfache Verbindung zum Hauptprozessor undUmschaltung der BatterieFunktionalität garantiert, dass die Zeit während des Hauptstromverlusts aufrechterhalten wird.

3. Verbraucherelektronik und intelligente Geräte
*Anwendungsfälle:Weiterentwickelte intelligente Zähler, Solarumrichter, High-End-Geräte (z. B. Öfen, Waschmaschinen), POS-Terminals.
*Warum?Die...sehr geringer Stromverbrauch (400nA)ist für batteriebetriebene Geräte von entscheidender Bedeutung. Zum Beispiel in einem intelligenten Zähler kann die Backup-Batterie die Zeitmessung während eines Hauptstromversagens durch die minimale Abzugsmenge des RTCand#39; aufrechterhalten,Sicherstellung der Aufzeichnung des Zeitraums kritischer Ereignisse.

4. Datenerfassung und -messgeräte
*Anwendungsfälle:Umweltüberwachungsstationen, Fahrzeugdatenerfassungen, wissenschaftliche Instrumente.
*Warum?Es ist unerlässlich, für jeden Datenpunkt einen genauen Zeitstempel bereitzustellen.Umschaltung der BatterieDie Funktion sorgt dafür, dass bei Stromausfällen keine Zeit verloren geht, und der integrierte Oszillator vereinfacht das Design.

undnbsp;

Beschreibung

Der M41T81S ist eine leistungsarme serielle Echtzeituhr (RTC) mit einem eingebauten 32,768 kHz Oszillator (externer Kristallsteuerung).Acht Bytes des SRAMs werden für die Uhr/Kalenderfunktion verwendet und sind in binär codiertem Dezimalformat (BCD) konfiguriert. Zusätzliche 12 Bytes SRAM bieten Status/Kontrolle der Alarm-, Wachhund- und Quadratwellenfunktionen. Adressen und Daten werden seriell über eine zweispurige, bidirektionale I2C-Schnittstelle übertragen.Das eingebaute Adressregister wird automatisch nach jedem WRITE- oder READ-Datenbyte erhöht.

Die M41T81S verfügt über einen eingebauten Leistungsempfinderschaltkreis, der Stromausfälle erkennt und bei einem Stromausfall automatisch zur Batterieversorgung wechselt.Die Energie, die für den Betrieb der Uhr erforderlich ist, kann bei einem Stromausfall durch eine kleine Lithiumknopfversorgung geliefert werdenZu den Funktionen, die dem Benutzer zur Verfügung stehen, gehören eine nicht flüchtige Tageszeituhr/Kalender, Alarmunterbrechungen, Wachhund-Timer und programmierbare Quadratwellenleistung.Die acht Uhr-Adressen enthalten das Jahrhundert, Jahr, Monat, Datum, Tag, Stunde, Minute, Sekunde und Zehntel/Hundertel einer Sekunde im 24-Stunden-BCD-Format Korrekturen für 28, 29 (Schaltjahr - gültig bis zum Jahr 2100),30 und 31 Tage Monat werden automatisch erstellt.

Der M41T81S wird entweder in einem 8-Pin-SOIC oder einem 18-Pin-SOIC-Paket mit 300 mil enthalten, das einen eingebetteten 32 KHz-Kristall enthält.

Der 18-Pin-Eingebettete-Kristall-SOIC benötigt nur eine vom Benutzer gelieferte Batterie, um einen nicht flüchtigen Betrieb zu gewährleisten.
