BSS123LT1G N-Channel MOSFET Niedrig 170mΩ RDS ((on) 20V VDS 100V Avalanche Rated Ideal für Schaltlastschaltungen mit geringer Leistung und Gleichspannungsumwandlung mit seinem SOT-23-Paket und ESD-Schutz

BSS123LT1G N-Kanal MOSFET Low 170mandOmega; RDS(on) 20V VDS 100V Avalanche-bewertet Ideal für das Schalten von Lasten mit geringer Leistung und DC-DC-Wandlung mit seinem SOT-23-Gehäuse und ESD-Schutz

andnbsp;

Eigenschaften

andbull;HBM Klasse 0A, MM Klasse M1B (Hinweis 4)

andbull;BVSS Präfix für Automobil- und andere Anwendungen, die eindeutige Standort- und Steuerungsänderungsanforderungen erfordern; AECandminus;Q101 qualifiziert und PPAP-fähig

andbull;Diese Geräte sind Pbandminus;frei und RoHS-konform

andnbsp;

Anwendungen

• Lastschaltung: Steuerung des Ein-/Ausschaltens für Abschnitte einer Schaltung.

• Pegelverschiebung: Umwandlung von Signalen zwischen Schaltungen mit unterschiedlichen Spannungsbereichen (z. B. Umwandlung eines 3,3-V-Signals in 5 V).

• LED-Ansteuerung: Fungiert als Schalter zur Steuerung der Ein-/Aus-Zustände von LEDs oder für einfaches PWM-Dimmen.

• Logik-Interface-Pufferung/Ansteuerung: Verbesserung der Ansteuerfähigkeit von Mikrocontroller-GPIO-Pins zur Ansteuerung größerer Lasten.

• Hochgeschwindigkeits-Schaltung: Verwendung in der sekundärseitigen synchronen Gleichrichtung in Schaltnetzteilen, DC-DC-Wandlern (geringe Leistung).

• Unterhaltungselektronik: Tragbare Geräte wie Mobiltelefone, Tablets, Digitalkameras.

• Automobil-Elektronik: Karosseriesteuermodule, Sensorschnittstellen usw. (Hinweis: Überprüfen Sie, ob das spezifische Teil AEC-qualifiziert ist; der BSS123LT1G ist typischerweise für Industrie-/Gewerbezwecke geeignet).

andnbsp;

Beschreibung

1:Niedrige Schwellenspannung (Vgs(th)): Typischerweise zwischen 1,6 V und 2,1 V, was bedeutet, dass er direkt mit niedrigen Spannungen (z. B. 3,3 V oder sogar 2,5 V

GPIO von einem Mikrocontroller) angesteuert werden kann, was ihn ideal für Logikpegelanwendungen macht.

2:Niedriger Einschaltwiderstand (RDS(on)): Maximal nur 6andOmega; bei 10 V Vgs und 10andOmega; bei 4,5 V Vgs. Ein niedrigerer RDS(on) bedeutet weniger Leistungsverluste und Spannungsabfall

beim Einschalten, was zu einem höheren Wirkungsgrad führt.

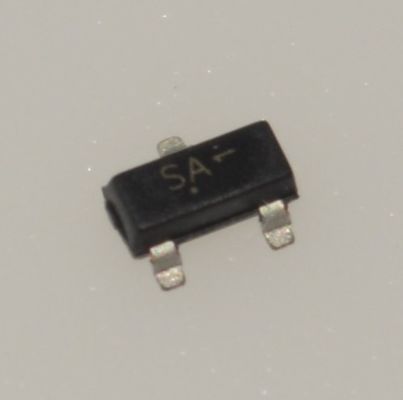

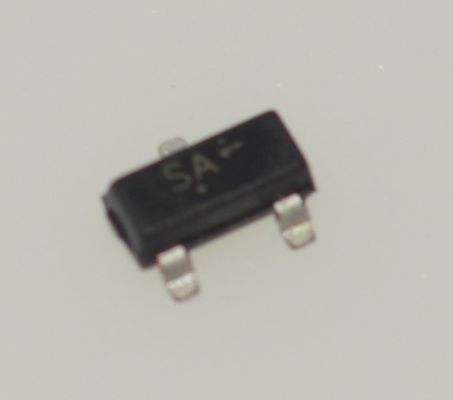

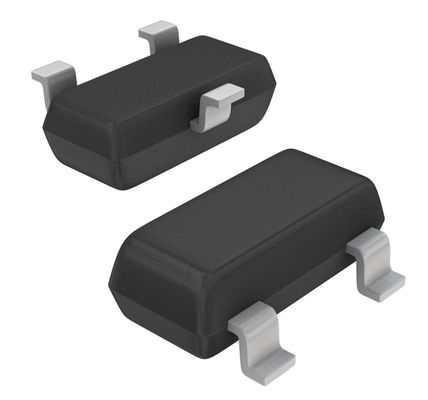

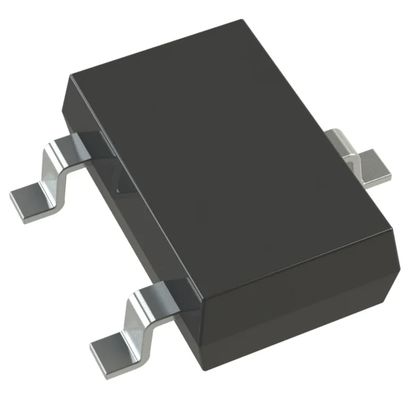

3:Kleines Gehäuse (SOT-23): Sehr geringe Stellfläche, spart Leiterplattenfläche, ideal für moderne, kompakte Elektronik.

4:Hochgeschwindigkeits-Schaltleistung: Bietet schnelle Schaltgeschwindigkeiten, geeignet für Anwendungen, die häufiges Schalten erfordern, wie z. B. PWM-

Steuerung.

5:Dauer-Drain-Strom (Id): Bis zu 170 mA, geeignet zur Steuerung kleiner Lasten wie LEDs, kleiner Relais, Motoren usw.

6:Drain-Source-Spannung (Vdss): Maximal 100 V, wodurch die Verwendung in Schaltungen mit relativ höheren Spannungen ermöglicht wird.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
