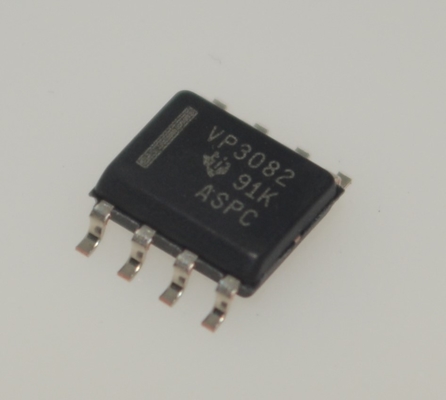

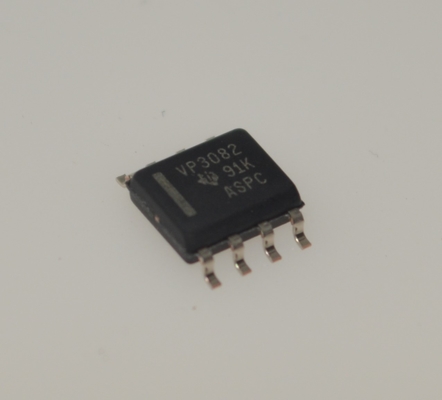

SN65HVD3082EDR 3,3V CAN-Transceiver 1Mbit/s Geschwindigkeit Geringe Leistung IEC-ESD-Schutz Fehlertoleranz Großer Temperaturbereich RS-485-kompatibel und robustes Busdesign

SN65HVD3082EDR 3,3V CAN Transceiver 1Mbit/s Geschwindigkeit Geringe Leistung IEC-ESD-Schutz Fehlertoleranz Großer Temperaturbereich RS-485-kompatibel und robustes Busdesign

andnbsp;

Eigenschaften

andbull; Erfüllt oder übertrifft die Anforderungen des TIA/EIA-485A-Standards

andbull; Geringe Ruhestromaufnahme

andnbsp; andndash; 0,3 mA Aktivmodus

andnbsp; andndash; 1 nA Abschaltmodus

andbull; 1/8 Einheitslast bis zu 256 Knoten an einem Bus

andbull; ESD-Schutz an den Bus-Pins bis zu 15 kV

andbull; Industriestandard-SN75176-Footprint

andbull; Ausfallsicherer Empfänger (Bus offen, Bus kurzgeschlossen, Bus inaktiv)

andbull; Störungsfreie Bus-Ein- und -Ausgänge beim Einschalten und Ausschalten

andnbsp;

Anwendungen

andbull; Energiemessnetze

andbull; Motorsteuerung

andbull; Leistungsinverter

andbull; Industrielle Automatisierung

andbull; Gebäudeautomationsnetzwerke

andbull; Batteriebetriebene Anwendungen

andbull; Telekommunikationsausrüstung

andnbsp;

Beschreibung

Die SNx5HVD308xE sind Halbduplex-Transceiver, die für RS-485-Datenbusnetzwerke entwickelt wurden. Sie werden mit einer 5-V-Versorgung betrieben und entsprechen vollständig dem TIA/EIA-485A-Standard. Mit kontrollierten Übergangszeiten eignen sich diese Geräte für die Datenübertragung über lange Twisted-Pair-Kabel. Der SN65HVD3082E und der SN75HVD3082E sind für Signalraten bis zu 200 kbit/s optimiert. Der SN65HVD3085E eignet sich für die Datenübertragung bis zu 1 Mbit/s, während der SN65HVD3088E für Anwendungen geeignet ist, die Signalraten bis zu 20 Mbit/s erfordern.

Diese Geräte sind so konzipiert, dass sie mit sehr geringem Versorgungsstrom arbeiten, typischerweise 0,3 mA, exklusive der Last. Im inaktiven Abschaltmodus sinkt der Versorgungsstrom auf einige Nanoampere, was diese Geräte ideal für leistungsempfindliche Anwendungen macht.

Der große Gleichtaktbereich und die hohen ESD-Schutzpegel dieser Geräte machen sie für anspruchsvolle Anwendungen wie Energiemessnetze, elektrische Wechselrichter, Status- und Befehlssignale in Telekommunikationsracks sowie kabelgebundene Chassis-Verbindungen und industrielle Automatisierungsnetzwerke, bei denen die Störfestigkeit unerlässlich ist, geeignet. Diese Geräte entsprechen dem Industriestandard-Footprint des SN75176-Geräts. Die Power-on-Reset-Schaltungen halten die Ausgänge in einem hochohmigen Zustand, bis sich die Versorgungsspannung stabilisiert hat. Eine thermische Abschaltfunktion schützt das Gerät vor Schäden durch Systemfehler. Der SN75HVD3082E ist für den Betrieb von 0 °C bis 70 °C und der SN65HVD308xE für den Betrieb von 40 °C bis 85 °C Lufttemperatur ausgelegt. Die D-Gehäuseversion des SN65HVD3082E ist für den Betrieb von -40 °C bis 105 °C ausgelegt.

andnbsp;

INFORMATIONEN

andnbsp;

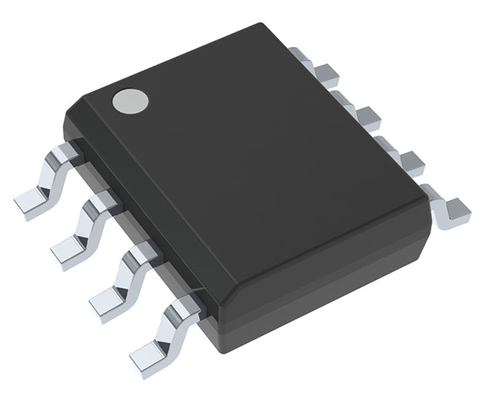

Zeichnung

Unser Vorteil:Telefone, PDAs, Notebook-Computer

• Hochwertige Produkte --- Unsere Angebote sind 100% neu und original, ROHS
• Wettbewerbsfähiger Preis --- Gute Einkaufskanäle mit gutem Preis.
• Professioneller Service --- Strenge Qualitätsprüfung vor dem Versand und perfekter Kundendienst nach dem Kauf.
• Ausreichender Lagerbestand --- Mit der Unterstützung unseres starken Einkaufsteams,
• Schnelle Lieferung --- Wir versenden die Ware innerhalb von 1-3 Werktagen nach bestätigter Zahlung.

andnbsp;

sicherstellen, dass Sie alle Arten von Komponenten benötigen.^_^


Produktliste
Liefern Sie eine Reihe von elektronischen Komponenten, eine vollständige Palette von Halbleitern, aktiven und passiven Komponenten. Wir können Ihnen helfen, alles für die Stückliste der Leiterplatte zu erhalten, kurz gesagt, Sie können hier eine Komplettlösung erhalten,


Die Angebote umfassen:
Integrierter Schaltkreis, Speicher-ICs, Diode, Transistor, Kondensator, Widerstand, Varistor, Sicherung, Trimmer und Potentiometer, Transformator, Batterie, Kabel, Relais, Schalter, Stecker, Klemmenblock, Kristall und Oszillator, Induktor, Sensor, Transformator, IGBT-Treiber, LED, LCD, Konverter, Leiterplatte (Printed Circuit Board), PCBA (PCB-Baugruppe)

Stark in der Marke:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK usw.
