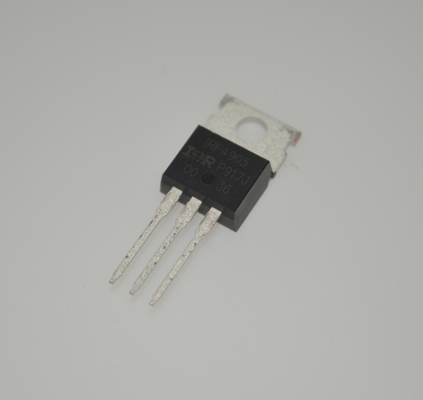

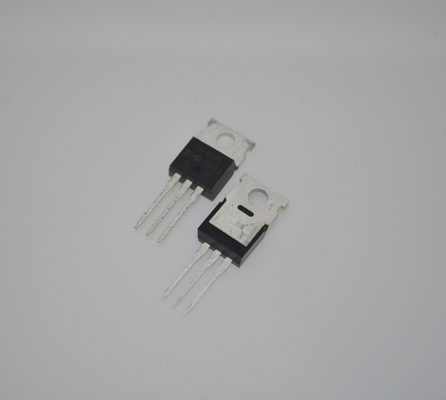

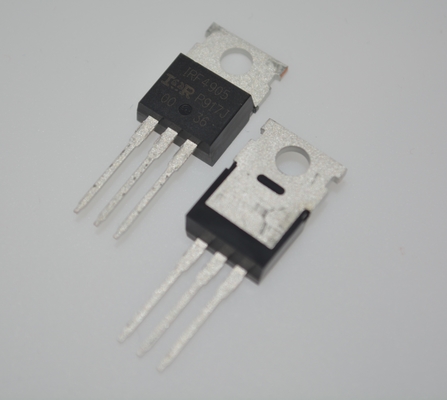

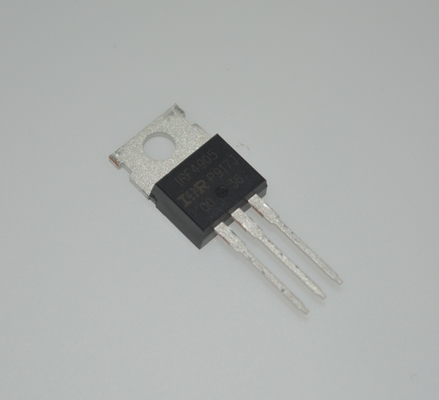

Ultra-Low Rds ((on) 0,02Ω IRF4905PBF P-Kanal -55A -60V bis 220 Paket
Produktattribute
| Eigenschaft | Wert |
| Funktion | Schritt nach oben, Schritt nach unten |
| Ausgabekonfiguration | Positiv oder negativ |
| Topologie | Buck, steigern. |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
Beschreibung des Produkts
Ultra-Low Rds ((on) 0,02 Ω IRF4905PBF P-Kanal -55A -60V TO-220 Paket Hochstrom Robuste Lawine Rated Logik-Niveau Tor Niedrigtor Ladung 110nC Schnelle Schaltung Hohe Leistungsfähigkeit
Eigenschaften
- Fortgeschrittene Prozesstechnik
- Ultra-niedriges Widerstandsniveau
- Dynamische DV/dt-Klassifizierung
- Betriebstemperatur 175°C
- Schnell wechseln
- P-Kanal
- Vollständig mit Lawine bewertet
- Bleifrei
Anwendungen
- Stromwechsel:Wird häufig in Stromverteilsystemen wie Motherboards, Servern und Kommunikationsgeräten als High-Side-Schalter verwendet, um das Ein- und Ausschalten anderer Schaltungen zu steuern.Es bietet hohe Effizienz und geringen Spannungsabfall.
- Motorantrieb und Steuerung:geeignet für die Antriebsleistung von Hochleistungs-Gleichstrommotoren, z. B. in der Robotik, Industrieautomationsgeräten und Elektrowerkzeugen.Es wird häufig in H-Brücken-Konfigurationen für Vorwärts-/Rückwärtsdrehung und Geschwindigkeitsregelung verwendet.
- Gleichspannungsumrichter (Buck/Boost):In synchronen Stromumwandlungsschaltkreisen, die auf einem Gleichrichter basieren, kann er als High-Side-Schalter dienen.60V) aber hohe Strombedarf, wodurch die Leitverluste erheblich verringert und die Gesamteffizienz verbessert wird.
- Schutz und Verwaltung der Batterie:Als P-MOS eignet es sich für die Lastwechselung in batteriebetriebenen Geräten.Es wird häufig in Lithium-Batterieschutzkreisen und BMS (Battery Management Systems) zum Verwalten von Ladungs- und Entladungswegen verwendetDer geringe Widerstand hilft, die Wärmeerzeugung zu reduzieren und die Akkulaufzeit zu verlängern.
- mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WWird für Stromwechsel und Freewheeling in kleinen bis mittleren Inverterbrücken und Ersatzstromsystemen verwendet.
Ausführliche Beschreibung
Die fünfte Generation von HEXFETs von International Rectifier verwendet fortschrittliche Verarbeitungstechniken, um einen extrem niedrigen Widerstand pro Siliziumfläche zu erzielen.kombiniert mit der schnellen Schaltgeschwindigkeit und dem robusten Gerätedesign, für das HEXFET Power MOSFETs bekannt sind, bietet dem Konstrukteur ein äußerst effizientes und zuverlässiges Gerät für den Einsatz in einer Vielzahl von Anwendungen.
Das TO-220-Paket wird für alle kommerziellen und industriellen Anwendungen bei Leistungsausfallstärken von etwa 50 Watt allgemein bevorzugt.Die geringe Wärmebeständigkeit und die geringe Packungskosten des TO 220 tragen zu seiner breiten Akzeptanz in der gesamten Industrie bei.
Technische Spezifikation
| Kategorie | Diskrete Halbleiterprodukte Transistoren FETs, MOSFETs Einzelne FET, MOSFET |
| Mfr | Infineon Technologies |
| Reihe | HEXFET® |
| Verpackung | Schlauch |
| Status des Teils | Aktiv |
| FET-Typ | P-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Abflussspannung zur Quelle (Vdss) | 55 V |
| Strom - kontinuierlicher Abfluss (Id) @ 25°C | 74A (Tc) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet) | 10 V |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 38A, 10V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Schnittstellen (Qg) (Max) @ Vgs | 180 nC @ 10 V |
| Vgs (maximal) | ± 20V |
| Eintrittskapazität (Ciss) (Max) @ Vds | 3400 pF @ 25 V |
| FET-Eigenschaft | - |
| Leistungsausfall (maximal) | 200 Watt (Tc) |
| Betriebstemperatur | -55 °C ~ 175 °C (TJ) |
| Zulassung | - |
| Qualifikation | - |
| Typ der Montage | Durchs Loch |
| Lieferanten-Gerätepaket | TO-220AB |
| Packung / Gehäuse | TO-220-3 |
| Basisproduktnummer | IRF4905 |
Zeichnung des Produkts
