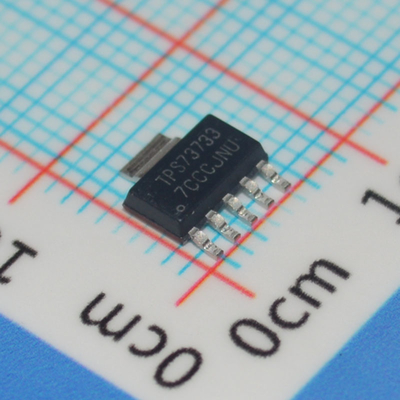

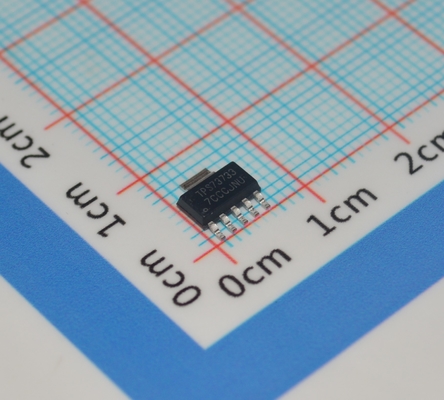

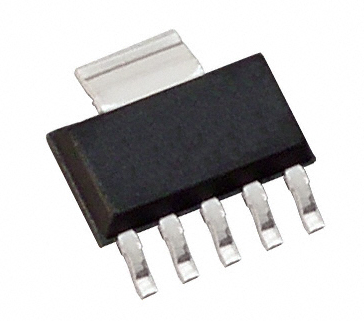

TPS73733DCQ 3.3V 1A Ultra-niedriger Lärm (30μVRMS) LDO mit hohem PSRR (75dB) 1% Genauigkeit Niedriger Ausfall (310mV) Aktivieren Pin Stabil mit 1μF Keramikstrom/Wärmeschutz in TO-263 Paket

TPS73733DCQ 3,3V 1A Ultra-Low Noise (30andmu;VRMS) LDO mit hohem PSRR (75dB) 1% Genauigkeit Low Dropout (310mV) Enable Pin Stabil mit 1andmu;F Keramik Strom-/Thermoschutz im TO-263 Gehäuse

andnbsp;

Eigenschaften

andbull; Stabil mit 1andmu;F oder größerem keramischen Ausgangskondensator

andbull; Eingangsspannungsbereich: 2,2V bis 5,5V

andbull; Ultra-Low-Dropout-Spannung – Legacy-Silizium: 130mV typisch bei 1A – Neues Silizium: 122mV typisch bei 1A

andbull; Ausgezeichnetes Einschwingverhalten – auch mit nur 1andmu;F Ausgangskondensator

andbull; NMOS-Topologie liefert geringen Rückstrom

andbull; Anfangsgenauigkeit: 1%

andbull; Gesamtgenauigkeit über Leitung, Last und Temperatur – Legacy-Silizium: 3% – Neues Silizium: 1,5%

andbull; Weniger als 20 nA typischer IQ im Abschaltmodus

andbull; Thermische Abschaltung und Strombegrenzung zum Schutz vor Fehlern

andbull; Erhältlich in mehreren Ausgangsspannungsversionen: – Einstellbarer Ausgang: 1,20V bis 5,5V – Kundenspezifische Ausgänge verfügbar über werkseitige Package-Level-Programmierung

andnbsp;

Anwendungen

andbull; Point-of-Load-Regelung für DSPs, FPGAs und Mikroprozessoren

andbull; Nachregelung für Schaltnetzteile

andbull; Tragbare und batteriebetriebene Geräte

andnbsp;

Beschreibung

Der lineare Low-Dropout (LDO)-Spannungsregler TPS737 verwendet einen NMOS-Transistor in einer Spannungsfolgerkonfiguration. Diese Topologie ist relativ unempfindlich gegenüber dem Ausgangskondensatorwert und ESR, was eine Vielzahl von Lastkonfigurationen ermöglicht. Das Einschwingverhalten ist ausgezeichnet, selbst mit einem kleinen 1andmu;F Keramik-Ausgangskondensator. Die NMOS-Topologie ermöglicht auch einen sehr geringen Dropout.

Der TPS737 verwendet einen fortschrittlichen BiCMOS-Prozess, um eine hohe Präzision zu erzielen und gleichzeitig sehr niedrige Dropout-Spannungen und einen geringen Ground-Pin-Strom zu liefern. Geräte, die den neuesten Fertigungsablauf verwenden, haben ein aktualisiertes Design mit neuem Silizium auf der neuesten TI-Prozesstechnologie. Der Stromverbrauch im nicht aktivierten Zustand beträgt weniger als 20 nA und ist für tragbare Anwendungen ausgelegt. Dieses Gerät ist durch thermische Abschaltung und Foldback-Strombegrenzung geschützt.

Für Anwendungen, die eine höhere Ausgangsspannungsgenauigkeit erfordern, sollten Sie den TPS7A37 von TI mit 1 % Gesamtgenauigkeit und 1 A Low-Dropout-Spannungsregler in Betracht ziehen.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
