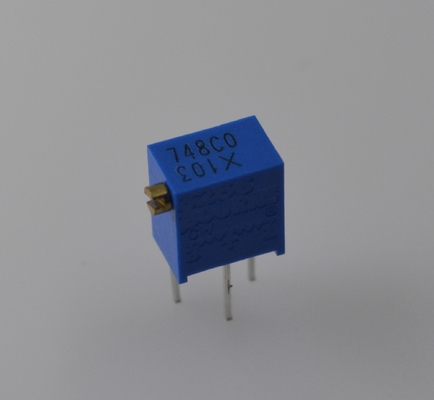

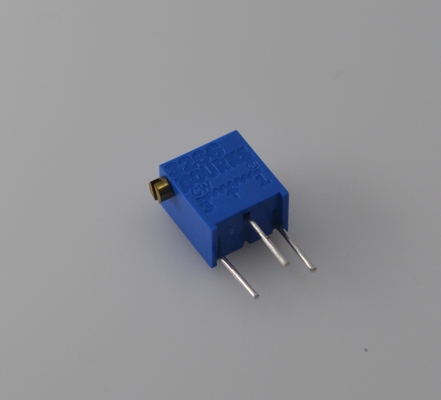

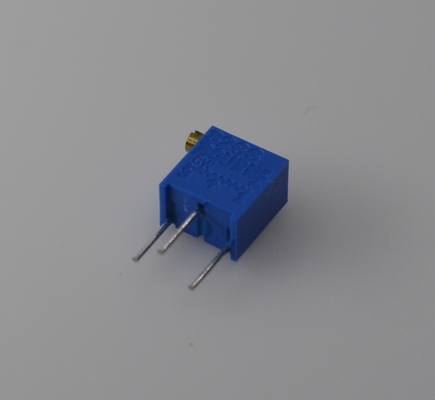

3266X-1-103LF 10KΩ Trimpot 1/4W Leistung 300V Nennwert ±10% Toleranz Cermet Bau PC-Bergung Zuverlässige Anpassung für Präzisionsschaltungen

3266X-1-103LF 10KandOmega; Trimpot 1/4W Leistung 300V Nennwert andplusmn;10% Toleranz Cermet-Konstruktion PC-Montage Zuverlässige Einstellung für Präzisionsschaltungen

andnbsp;

Merkmale

■ Multiturn / Cermet / Industrie / Abgedichtet

■ Abstandshalter ermöglichen gründliches Waschen der PC-Platine

■ Gurt- und Rollenverpackung verfügbar

■ RoHS-konforme* Version verfügbar

andnbsp;

BESCHREIBUNG

Elektrische Eigenschaften

Standard-Widerstandsbereich .........................10 Ohm bis 1 Megaohm (siehe Standard-Widerstandstabelle)

Widerstandstoleranz .............andplusmn;10 % std.

Absoluter Mindestwiderstand .............................1 % oder 2 Ohm max. (je nachdem, welcher Wert größer ist)

Kontaktwiderstandsvariation ..........................3,0 % oder 3 Ohm max. (je nachdem, welcher Wert größer ist)

Einstellbarkeit Spannungsteiler ........................andplusmn;0,02 %

Rheostat ..................................andplusmn;0,05 %

Auflösung.....................................Unendlich Isolation

Widerstand ...............500 VDC 1.000 Megaohm min.

Dielektrische Festigkeit Meeresspiegel ...............................600 VAC 80.000

Fuß ............................250 VAC Effektiver Hub ..................12 Umdrehungen nom.

Umwelteigenschaften

Leistungsaufnahme (300 Volt max.) 70 anddeg;C .....................................0,25 Watt

125 anddeg;C ........................................0 Watt

Temperaturbereich ....-55 anddeg;C bis +125 anddeg;C

Temperaturkoeffizient ....andplusmn;100 PPM/anddeg;C

Dichtungsprüfung ........................................85 anddeg;C

Feuchtigkeit.........MIL-STD-202 Methode 103

96 Stunden (2 % andDelta;TR, 10 Megaohm IR)

Vibration .......30 G (1 % andDelta;TR; 1 % andDelta;VR)

Schock..........100 G (1 % andDelta;TR; 1 % andDelta;VR)

Lastlebensdauer ....1.000 Stunden 0,25 Watt 70 anddeg;C (3 % andDelta;TR; 3 % CRV)

Drehlebensdauer.........................200 Zyklen (4 % andDelta;TR; 3 % oder 3 Ohm, je nachdem, welcher Wert größer ist, CRV)

Physikalische Eigenschaften

Drehmoment..............................3,0 oz-in.

max. mechanische Anschläge ..................Wischer im Leerlauf

Anschlüsse ........................Lötbare Pins

Gewicht ......................................0,015 oz.

Kennzeichnung ..........Markenzeichen des Herstellers, Widerstandscode, Schaltplan, Datumscode, Modellnummer und Stil des Herstellers

Wischer ................50 % (Tatsächliches TR) andplusmn;10 %

Entflammbarkeit ...........................U.L. 94V-0

Standardverpackung ......50 Stk. pro Röhre

Einstellwerkzeug ...............................H-90

andnbsp;

Anwendungen

Industrieelektronik
Parameterkalibrierung der SPS-Steuerplatine

Schaltung zur Signalaufbereitung von Sensoren
Nulleinstellung von Industrieinstrumenten

Unterhaltungselektronik
Feinabstimmung von Ton/Lautstärke von Audiogeräten

Parametereinstellung der Steuerplatine von Haushaltsgeräten

Helligkeitsregelung von LED-Beleuchtung

Kommunikationsausrüstung
Anpassung der HF-Schaltung der Basisstation

Anpassung des Signalpegels von Netzwerkgeräten

Test and Messung
Kalibrierung von Laborprüfgeräten

Kompensationseinstellung der Oszilloskopsonde

Automobilelektronik
Abstimmung des Unterhaltungssystems im Fahrzeug

Parametereinstellung des Karosseriesteuermoduls
