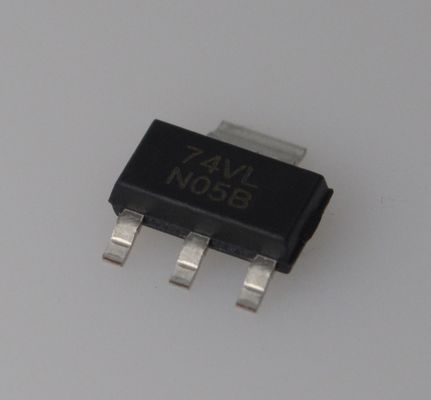

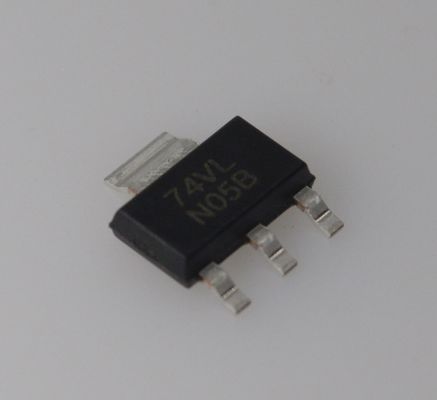

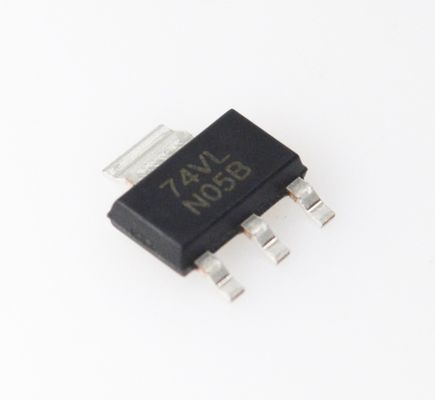

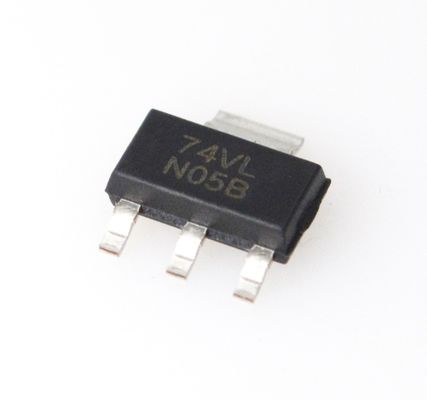

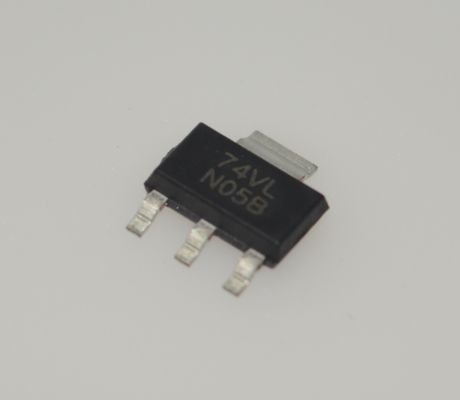

LM1117IMPX-3.3 3,3V Festspannungs-Ausgang 800mA LDO-Regler Low Dropout (1,2V) Hohe Genauigkeit (±2%) Wärme- and Stromschutz SOT-223 Gehäuse Stabil mit Keramikkondensatoren

LM1117IMPX-3.3 3,3 V Festspannungs-Ausgang 800 mA LDO-Regler, geringer Spannungsabfall (1,2 V), hohe Genauigkeit (andplusmn;2 %), Wärme- und Stromschutz, SOT-223-Gehäuse, stabil mit Keramikkondensatoren

andnbsp;

Merkmale

andbull; Für eine neuere Drop-in-Alternative siehe TLV1117

andbull; Für Drop-in-Ersatz in fester Ausgangs-SOT-223-Gehäusekonfiguration und verbesserter Funktionalität siehe TLV761

andbull; Erhältlich in 1,8 V, 2,5 V, 3,3 V, 5 V und einstellbaren Versionen

andbull; Platzsparende SOT-223- und WSON-Gehäuse

andbull; Strombegrenzung und Thermoschutz

andbull; Ausgangsstrom: 800 mA

andbull; Leitungsregelung: 0,2 % (maximal)

andbull; Lastregelung: 0,4 % (maximal)

andbull; Temperaturbereich:

andnbsp; andndash; LM1117: 0anddeg;C bis +125anddeg;C

andnbsp; andndash; LM1117I: andndash;40anddeg;C bis +125anddeg;C

andnbsp;

Anwendungen

andbull; AC-Antriebs-Leistungsstufenmodule

andbull; Merchant-Netzwerk- und Server-Netzteile

andbull; Industrielles AC/DC

andbull; Ultraschallscanner

andbull; Servoregler-Module

andnbsp;

Beschreibung

Der LM1117 ist ein Low-Dropout-Spannungsregler mit einem Spannungsabfall von 1,2 V bei 800 mA Laststrom.

Der LM1117 ist in einer einstellbaren Version erhältlich, die die Ausgangsspannung mit nur zwei externen Widerständen von 1,25 V bis 13,8 V einstellen kann. Darüber hinaus ist das Gerät in fünf festen Spannungen erhältlich: 1,8 V, 2,5 V, 3,3 V und 5 V.

Der LM1117 bietet Strombegrenzung und thermische Abschaltung. Die Schaltung enthält eine Zener-getrimmte Bandabstandsreferenz, um die Genauigkeit der Ausgangsspannung innerhalb von andplusmn;1 % zu gewährleisten.

Am Ausgang ist ein Minimum von 10-andmicro;F-Tantal-Kondensator erforderlich, um das Einschwingverhalten und die Stabilität zu verbessern.
