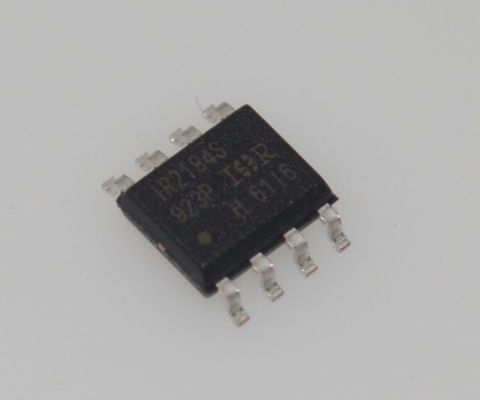

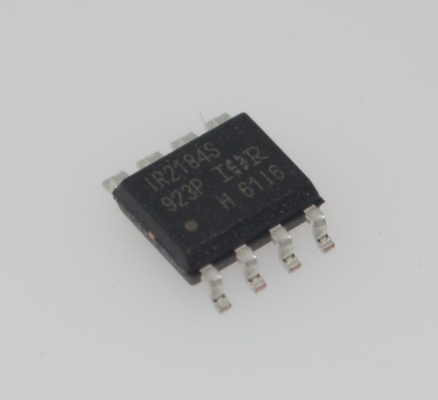

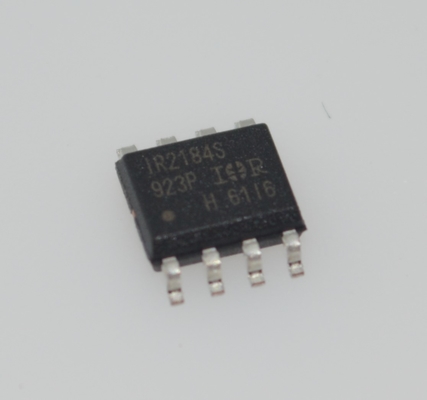

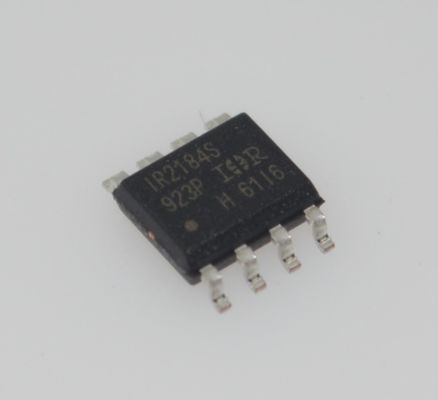

IR2184STRPBF 600V High/Low-Side-Treiber 1,9A Spitzenstrom Schnelles Schalten UVLO-Schutz Kompaktes SOIC-8-Gehäuse für Motorantriebe and Wechselrichter

IR2184STRPBF 600V High/Low-Side-Treiber 1,9A Spitzenleistung, schnelles Schalten, UVLO-Schutz, kompaktes SOIC-8-Gehäuse für Motorantriebe und Wechselrichter

andnbsp;

Eigenschaften

andbull;Floating-Channel für Bootstrap-Betrieb ausgelegt, voll funktionsfähig bis +600 V, unempfindlich gegen negative transiente Spannungen, dV/dt-immun

andbull;Gate-Treiberspannungsbereich von 10 bis 20 V

andbull;Unterspannungssperre für beide Kanäle

andbull;3,3 V und 5 V Eingangskompatibilität

andbull;Abgestimmte Laufzeitverzögerung für beide Kanäle

andbull;Logik- und Masse-Offset von +/- 5 V.

andbull;Niedrigerer di/dt-Gate-Treiber für bessere Störfestigkeit

andbull;Ausgangs-Source/Sink-Stromfähigkeit 1,4 A/1,8 A

andbull;Auch BLEIFREI (PbF) erhältlich

andnbsp;

Beschreibung

Die IR2184(4)(S) sind Hochspannungs-, Hochgeschwindigkeits-MOSFET- und IGBT-Treiber mit abhängigen High- und Low-Side-Referenzausgangskanälen. Proprietäre HVIC- und Latch-immune CMOS-Technologien ermöglichen eine robuste monolithische Konstruktion. Der Logikeingang ist mit Standard-CMOS- oder LSTTL-Ausgängen bis zu 3,3 V Logik kompatibel. Die Ausgangstreiber verfügen über eine Hochstrom-Pufferstufe, die für minimale Treiber-Cross-Conduction ausgelegt ist. Der Floating-Channel kann verwendet werden, um einen N-Kanal-Leistungs-MOSFET oder IGBT in der High-Side-Konfiguration anzusteuern, der bis zu 600 Volt betrieben wird.

andnbsp;

Anwendungen

Motorantriebssysteme
Bürstenlose DC (BLDC)-Motorantriebe
Permanentmagnet-Synchronmotor (PMSM)-Steuerung

Industrielle Servoantriebssysteme

Stromversorgungsausrüstung
Hochfrequente Schaltnetzteile (SMPS)

DC-AC-Wechselrichter (Solar-/USV-Anwendungen)
Resonanzwandler

Industrielle Automatisierung
Industrieroboterarmantriebe
CNC-Werkzeugmaschinenspindelsteuerung

Motorsteuerung für automatisierte Produktionslinien

Neufahrzeuge
Motorsteuerungen für Elektrofahrzeuge
On-Board-Ladegeräte (OBC)

Elektrische Servolenkungssysteme
Haushaltsgeräte
Wechselrichter-Klimakompressorantriebe

Motorsteuerung für hochwertige Waschmaschinen

Leistungsmodule für intelligente Geräte

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
