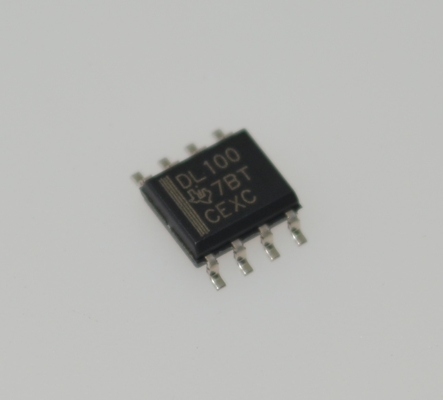

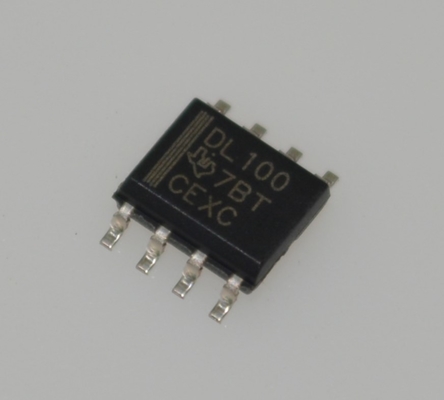

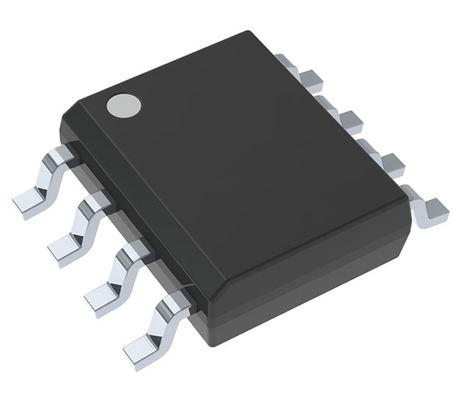

SN65LVDS100DR LVDS Puffer/Treiber 400Mbps Datenrate 3.3V Versorgung 100Ω Interne Endung SOIC-8 -40°C bis +85°C

SN65LVDS100DR LVDS-Puffer/Treiber 400 Mbit/s Datenrate 3,3 V Versorgung 100 andOmega; Innenabschluss SOIC-8 -40 °C bis +85 °C

andnbsp;

Eigenschaften

andbull; Entwickelt für Signalraten andge; 2 Gbit/s 1

andbull; Gesamtjitter< 65 ps

andbull; Low-Power-Alternative für den MC100EP16

andbull; Geringe 100-ps (Maximum) Bauteil-zu-Bauteil-Schiefe

andbull; 25 mV Empfängereingangs-Schwellenwert-Hysterese über 0-V bis 4-V Eingangsspannungsbereich

andbull; Eingänge elektrisch kompatibel mit LVPECL-, CML- und LVDS-Signalpegeln

andbull; 3,3-V-Versorgungsbetrieb

andbull; LVDTIntegriert 110-andOmega; Abschlusswiderstand

andbull; Angeboten in SOIC und MSOP

andnbsp;

Anwendungen

andbull; Drahtlose Infrastruktur

andbull; Telekommunikationsinfrastruktur

andbull; Drucker

andnbsp;

Beschreibung

Der SN65LVDS100, SN65LVDT100, SN65LVDS101 und SN65LVDT101 sind Hochgeschwindigkeits-Differenzialempfänger und -treiber, die als Repeater geschaltet sind. Der Empfänger akzeptiert Low-Voltage Differential Signaling (LVDS), Positive-Emitter-Coupled Logic (PECL) oder Current-Mode Logic (CML) Eingangssignale mit Raten bis zu 2 Gbit/s und wiederholt sie als LVDS- oder PECL-Ausgangssignal. Der Signalpfad durch das Gerät ist differenziell für geringe abgestrahlte Emissionen und minimalen zusätzlichen Jitter.

Die Ausgänge des SN65LVDS100 und SN65LVDT100 sind LVDS-Pegel gemäß TIA/EIA-644-A. Die Ausgänge des SN65LVDS101 und SN65LVDT101 sind mit 3,3-V-PECL-Pegeln kompatibel. Beide treiben differenzielle Übertragungsleitungen mit einer Nennimpedanz von 100 andOmega; an.

Der SN65LVDT100 und SN65LVDT101 enthalten einen 110-andOmega;-Differenzialleitungsabschlusswiderstand für weniger Platz auf der Platine, weniger Komponenten und die kürzestmögliche Stummelänge. Sie enthalten nicht die VBB-Spannungsreferenz, die im SN65LVDS100 und SN65LVDS101 zu finden ist. VBB liefert eine Spannungsreferenz von typischerweise 1,35 V unterhalb von VCC zur Verwendung beim Empfang von unsymmetrischen Eingangssignalen und ist besonders nützlich bei unsymmetrischen 3,3-V-PECL-Eingängen. Wenn VBB nicht verwendet wird, sollte es unverbunden oder offen sein.

Alle Geräte sind für den Betrieb von andndash;40 °C bis 85 °C ausgelegt.

andnbsp;

INFORMATIONEN

andnbsp;

Zeichnung
