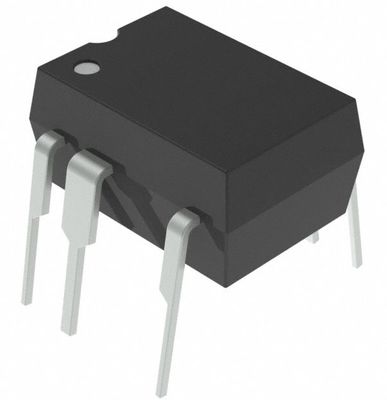

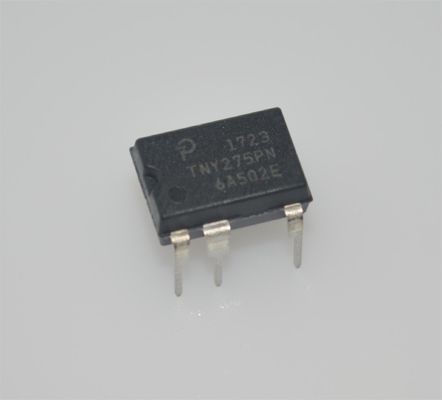

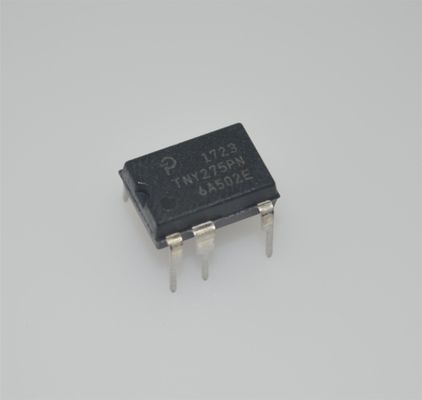

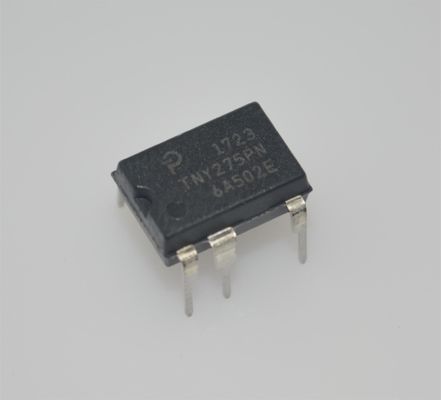

TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C

TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C
TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C

Großes Bild :  TNY275PN 10W Offline-Schalter 85-265VAC 700V MOSFET 132kHz DIP-8 -40°C bis +150°C

Produktdetails:
Herkunftsort: China
Markenname: Power Integrations
Zertifizierung: CE, GCF, ROHS
Modellnummer: TNY275PN
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: negotiable
Verpackung Informationen: Zuerst im Originalfach verpackt, dann in Karton, schließlich in Bubble-Tasche zur Verpackung.
Lieferzeit: 3-5 Arbeitstage nach Erhalt der Zahlung
Zahlungsbedingungen: T/T, Western Union,
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Funktion: Schritt nach oben, Schritt nach unten Ausgabekonfiguration: Positiv oder negativ
Topologie: Dollar, Auftrieb Ausgabetyp: Einstellbar
Anzahl der Ausgänge: 1

TNY275PN



Verbesserte Sicherheits- und Zuverlässigkeitsmerkmale

• Genauer hysteretischer thermischer Abschaltungsschutz mit automatischer Wiederherstellung

• Verbesserte automatische Neustartleistung liefert < 3% der maximalen Leistung bei Kurzschluss- und offenen Schleifenfehlern

• Ausgangsüberspannungsschließung mit Zener

• Durch Einsatz eines einzigen Widerstands wird ein Schwellenwert für die Anzeige von Unterspannung festgelegt.

• Eine sehr geringe Komponentenzahl erhöht die Zuverlässigkeit und ermöglicht einseitige Leiterplatten.

• Hohe Bandbreite sorgt für eine schnelle Einschaltung ohne Überschreitung und eine hervorragende transiente Belastungsantwort

• Erweiterte Schleife zwischen DRAIN und allen anderen Pins verbessert die Feldsicherheit



Niedrigste Systemkosten mit höherer Flexibilität

• Einfache Ein-/Aussteuerung, keine Schleifkompensation erforderlich

• Auswählbare Stromgrenze durch BP/M-Kondensatorwert

• Höhere Stromgrenze erweitert die Spitzenleistung oder bei offenen Anwendungen die maximale Dauerleistung

• Eine niedrigere Stromgrenze verbessert die Effizienz von geschlossenen Adaptern/Ladegeräten

• Ermöglicht eine optimale Auswahl von TinySwitch-III durch Austausch von Geräten ohne andere Umschaltung

• Eine enge Toleranz der Parameter I2f senkt die Systemkosten

• Maximiert die Leistungserbringung von MOSFET und Magneten

• Minimiert die maximale Überlastleistung, reduziert die Kosten für Transformator, Primärklemmen und Sekundärkomponenten

• Erweiterung der Einstiegszeit

• Selbstverträglich: keine Verzerrungswicklung oder Verzerrungskomponenten

• Frequenzschwankungen verringern die Kosten für EMI-Filter

• Pin-out vereinfacht die Wärmesinkung an der PCB

• SOURCE-Pins sind elektrisch leise für geringe EMI



Anwendungen

• Ladegeräte/Adapter für Mobiltelefone/drahtlose Telefone, PDAs, Digitalkameras, MP3/Portable Audio, Rasierer usw.

• PC Standby und andere Hilfsmittel

• DVD/PVR und andere Niedrigleistungs-Deco­der

• Versorgung mit Geräten, Industrieanlagen, Messgeräten usw.



Beschreibung

Der TinySwitchTM-III beinhaltet ein 700-Volt-MOSFET, einen Oszillator,

Hochspannungsschaltrandquelle, Strombegrenzung (nutzerwählbar) und thermische Abschaltschaltung.

Die IC-Familie verwendet ein ON/OFF-Steuerungssystem und bietet eine flexible Konstruktionslösung mit geringen Systemkosten und einer erweiterten Leistungsfähigkeit.



Informationen

Kategorie
Hersteller
Leistungsintegrationen
Reihe
Verpackung
Schlauch
Status des Teils
Aktiv
Ausgangsisolation
Isoliert
Interner Schalter
- Ja, das ist es.
Spannung - Ausfall
700 V
Topologie
Zurückfliegen
Spannung - Versorgung (Vcc/Vdd)
-
Zyklus der Arbeitszeit
65%
Frequenz - Wechseln
132 kHz
Leistung (Watt)
15 W
Fehlersicherung
Strombegrenzung, offene Schleife, Übertemperatur, Überspannung, Kurzschluss
Steuerungsmerkmale
Die
Betriebstemperatur
-40 °C bis 150 °C (TJ)
Packung / Gehäuse
8 DIP (0,300", 7,62 mm), 7 Leads
Lieferanten-Gerätepaket
8-PDIP-C
Art der Montage
Durchs Loch
Basisproduktnummer



Zeichnung
