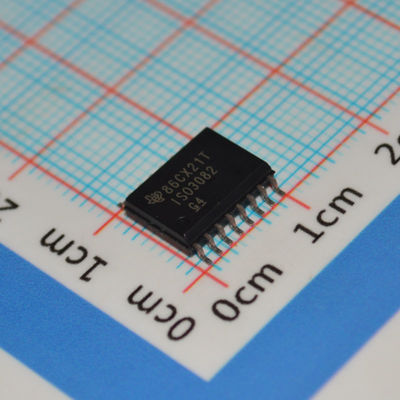

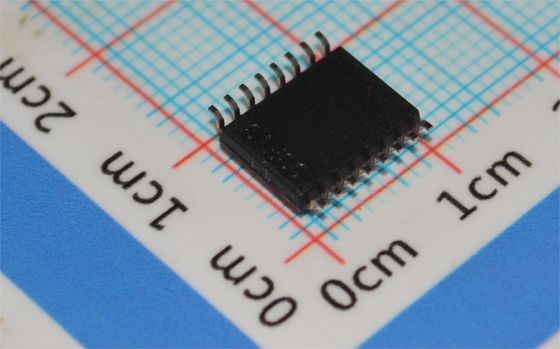

ISO3082DWR 3V-5.5V RS-485 Transceiver ±15kV ESD 25Mbps 1/8 Einheitslast SOIC-16 -40°C bis +85°C

ISO3082DWR

andnbsp;

Merkmale

andbull; Erfüllt oder übertrifft die Anforderungen von TIA/EIA RS-485

andbull; Signalraten bis zu 20 Mbit/s

andbull; 1/8 Einheitslast andndash; bis zu 256 Knoten an einem Bus

andbull; Thermischer Abschaltungsschutz

andbull; Geringe Buskapazität andndash; 16 pF (typisch)

andbull; 50 kV/andmu;s typische Transientenfestigkeit

andbull; Ausfallsicherer Empfänger für Bus offen, kurzgeschlossen, inaktiv

andbull; 3,3-V-Eingänge sind 5-V-tolerant

andbull; ESD-Schutz der Bus-Pins andndash; 12-kV-HBM zwischen Bus-Pins und GND2 andndash; 6-kV-HBM zwischen Bus-Pins und GND1

andbull; Sicherheitsrelevante Zertifizierungen:andndash; 4000-VPK-Basisisolierung, 560 VPK VIORM gemäß DIN EN IEC 60747-17 (VDE 0884-17)andndash; 2500 VRMS Isolierung gemäß UL 1577andndash; 4000 VPK Isolierung gemäß CSA 62368-

andnbsp;

Beschreibung

Die Geräte ISO3080 und ISO3086 sind isolierte Vollduplex-Differenzial-Leitungstreiber und -empfänger, während die Geräte ISO3082 und ISO3088 isolierte Halbduplex-Differenzial-Leitungstransceiver für TIA/EIA 485/422-Anwendungen sind.

Diese Geräte sind ideal für lange Übertragungsleitungen, da die Erdschleife unterbrochen wird, um einen viel größeren Gleichtaktspannungsbereich zu ermöglichen. Die symmetrische Isolationsbarriere des Geräts ist so ausgelegt, dass sie 2500 VRMS Isolierung für 60 s gemäß UL 1577 zwischen dem Bus-Leitungstransceiver und der Logikpegel-Schnittstelle bietet.

Jede kabelgebundene E/A kann elektrischen Störtransienten aus verschiedenen Quellen ausgesetzt sein. Diese Störtransienten können Schäden am Transceiver oder an der nahegelegenen empfindlichen Schaltung verursachen, wenn sie von ausreichender Größe und Dauer sind. Diese isolierten Geräte können den Schutz erheblich erhöhen und das Risiko von Schäden an teuren Steuerschaltungen verringern.

Die Geräte ISO3080, ISO3082, ISO3086 und ISO3088 sind für den Einsatz von andndash;40anddeg;C bis +85anddeg;C qualifiziert.

andnbsp;

Informationen

andnbsp;

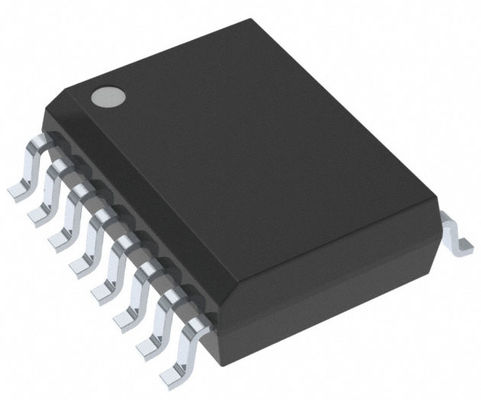

Zeichnung
